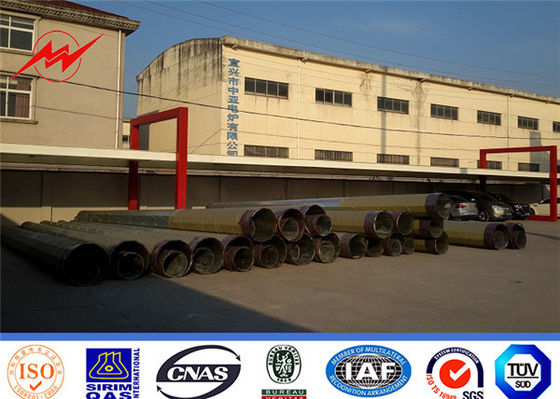

Strommast-Bemessungslast 500KGS 33KV 40FT 11900MM galvanisierte Stahl
galvanisierte Stahlpfosten
,Stahlgetriebepfosten
Bemessungslast 33KV 40FT 11900MM 500KGS galvanisierte Stahlstrommaste
Spezifikationen:
| Verteilungs-Strecke | ||||
| Produkt-Code | Länge | ULS | Pole-Maß | |
| Spitze | Basis | |||
| 11M 13.5KN | 11M | 13.5kN | 160 | 328 |
| 12.5M 12KN | 12.5M | 12KN | 160 | 340 |
| 12.5M 16KN | 12.5M | 16KN | 180 | 380 |
| 12.5M 24KN | 12.5M | 24KN | 200 | 420 |
| 14M 16KN | 14M | 16KN | 190 | 402 |
| 14M 24KN | 14M | 24KN | 210 | 465 |
| 15.5M 12KN | 15.5M | 12KN | 160 | 405 |
| 15.5M 24KN | 15.5M | 24KN | 210 | 500 |
| Anmerkung: Sich verjüngende 12-sided, verweisen begraben Pole-Ablenkung kleiner als 5% von Polhöhe bei 50% ULS |
||||
| Vorsendebereich | ||||
| Produkt-Code | Länge | ULS | Pole-Maß | |
| Spitze | Basis | |||
| 18.5M 24KN | 18.5M | 24KN | 210 | 660 |
| 18.5M 40KN | 18.5M | 40KN | 260 | 730 |
| 21M 40KN | 21M | 30KN | 220 | 697 |
| 21M 40KN | 21M | 40KN | 260 | 795 |
| 24M 30KN | 24M | 30KN | 220 | 755 |
| 24M 40KN | 24M | 40KN | 300 | 760 |
| Anmerkung: Sich verjüngende 12-sided, verweisen begraben | ||||
|
Klage für |
Stromverteilung |
|
Form |
Konoid, Multi-Pyramiden-, Columniform, polygonal oder konisch |
|
Material |
Normalerweise Q345B/A572, Mindestrendite strength>=345n/mm2 |
|
Torlance des dimenstion |
+ - 2% |
|
Energie |
10 KV ~550 KV |
|
Sicherheitsfaktor |
Sicherheitsfaktor für Leitwein: 8 |
|
Bemessungslast in Kilogramm |
300~ 1000 Kilogramm appliced bis 50cm von zum Pfosten |
|
Kennzeichen |
Nane-palte durch rivert oder Kleber, gravieren, prägen gemäß Kundenanforderung |
|
Oberflächenbehandlung |
Heißes Bad galvanisiert nach ASTM A 123, |
|
Gelenk von Polen |
Einfügungsmodus, innerflange Modus, vertraulicher gemeinsamer Modus |
|
Entwurf des Pfostens |
Gegen Erdbeben von Grad 8 |
|
Windgeschwindigkeit |
160 Km/Hour. 30 m /s |
|
Schweißen |
Wir haben letzte Fehlerprüfung. Internes und externes doppeltes Schweißen macht |
|
Stärke |
1 Millimeter bis 30 Millimeter |
|

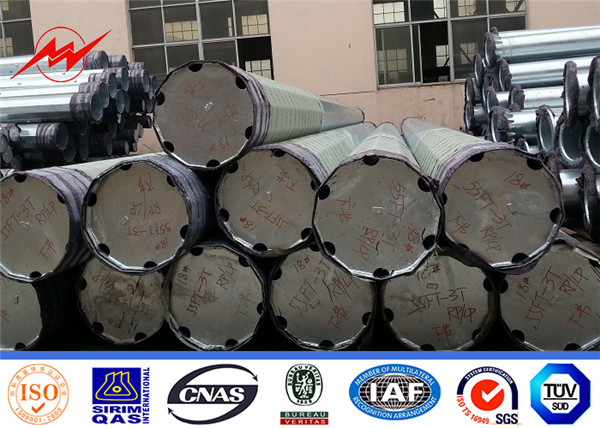

Pakete |

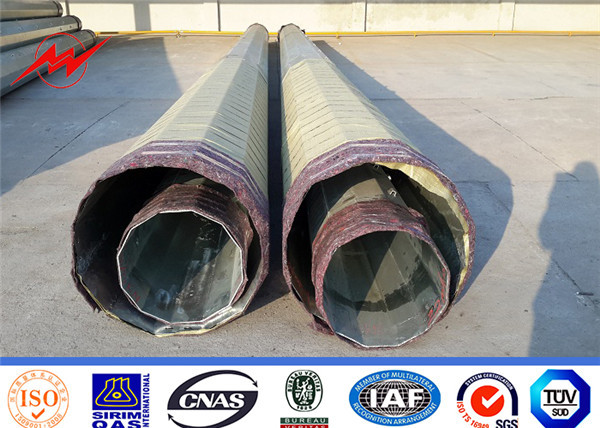

Unsere Pfosten als normale Abdeckung durch Matten- oder Strohballen an der Spitze und an der Unterseite, |
Beschreibung:
Mitgeliefertes Zubehör
- Kopfplatte
- Grundplatte
- Unterer Streifen
- Standardloch
- Kletternde Sprosse
- Ankerbolzen
- Bitumenschutz
- Gemalte Markierung
- Entfernbare Leiter
Diese sind das Zubehör des elektrischen Pfostens.
Galvanizzation
Die Galvanisation des Stahlpfostens sind unter strenger Steuerung. Galvanisation wird durch Immersion in einem flüssigen Zinkbad (450d°) nach vorbehandelt erzielt (eintauchend).
Technischer Informationkreuz-Arm
Oben aufgelistet ist der sehr häufig verwendete Entwurf und wird vom Engelsstahl gemacht. Und der Querarm wird an der Pfostenwelle befestigt, die durch Bolzen durch die vorbohrenden Löcher auf den Querarmen und der Pfostenwelle anschließt. Wenn Sie irgendwelche anderen Anforderungen an die Entwurfs-, materielle und Verbindungsmethode für Querarm haben, treten pls mit uns in Verbindung.
Paket
Verpacken mit Plastikpapier oder entsprechend dem Antrag des Kunden.
