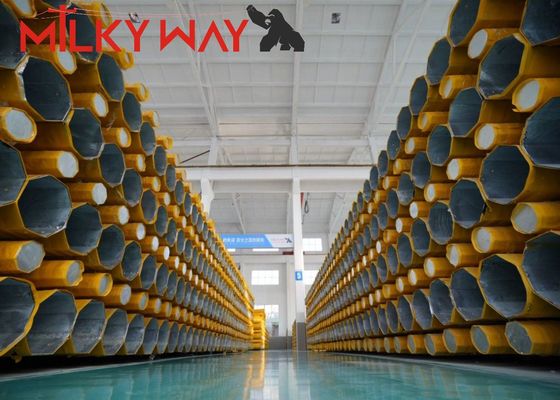

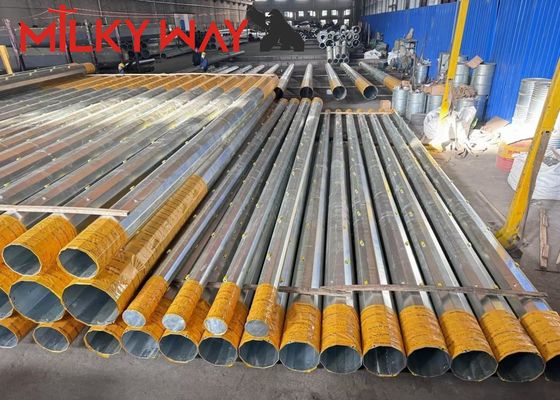

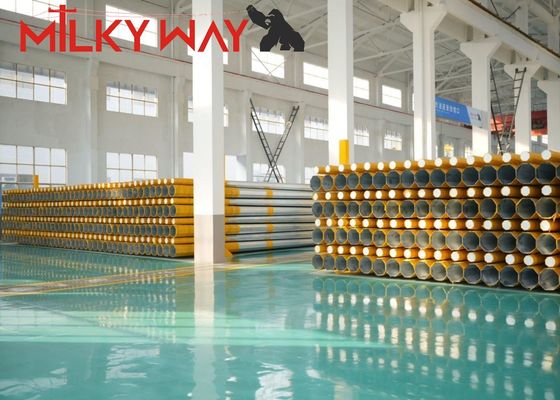

50ft Galvanized Octagonal Mono Pole Tower for Communication Distribution

Geeignet für

Kommunikationsverteilung

Form

Konoid ,Multipyrramidal,Säulenförmig, polygonal oder konisch

Material

Normalerweise Q345B/A572, Mindeststreckgrenze>=345n/mm2
Q235B/A36, Mindeststreckgrenze>=235n/mm2
Sowie Warmgewalztes Coil von Q460 ,ASTM573 GR65, GR50 ,SS400,
SS490, bis ST52-

Toleranz der Abmessung

+- 2%

Leistung

10  KV ~550 KV

Sicherheitsfaktor

Sicherheitsfaktor für die Leitung von Wein : 8
Sicherheitsfaktor für Erdungswein : 8

Konstruktionslast in Kg

300~ 1000 Kg auf 50cm vom Mast angewendet

Markierungen

Namensschild durch Niet oder Kleber ,gravieren ,prägen

gemäß Kundenanforderung

Oberflächenbehandlung

Feuerverzinkt gemäß ASTM A 123,
Farbe Polyester Pulver oder ein anderer Standard nach Kundenwunsch

Verbindung der Masten

Einfügemodus,Innenflanschmodus,Flansch-zu-Flansch-Verbindungsmodus

Konstruktion des Mastes

Gegen Erdbeben der Stärke 8

Windgeschwindigkeit

160 Km/Stunde .  30 m /s

Länge pro Abschnitt

Innerhalb von 14m einmalige Formung ohne Schiebeverbindung

Schweißen

Wir haben die Fehlerprüfung bestanden. Innen- und Außendoppelschweißen macht
das Schweißen formschön
Schweißstandard :AWS ( American Welding Society ) D 1.1

Dicke

1 mm bis 30 mm

Produktionsprozess

Rohmaterialtest → Schneiden →Formen oder Biegen →
Schweißen (längs )→Abmessungsprüfung →Flanschschweißen
→Bohren →Kalibrierung → Entgraten→Verzinken oder
Pulverbeschichtung ,Lackierung →Rekalibrierung →Gewinde →Pakete
