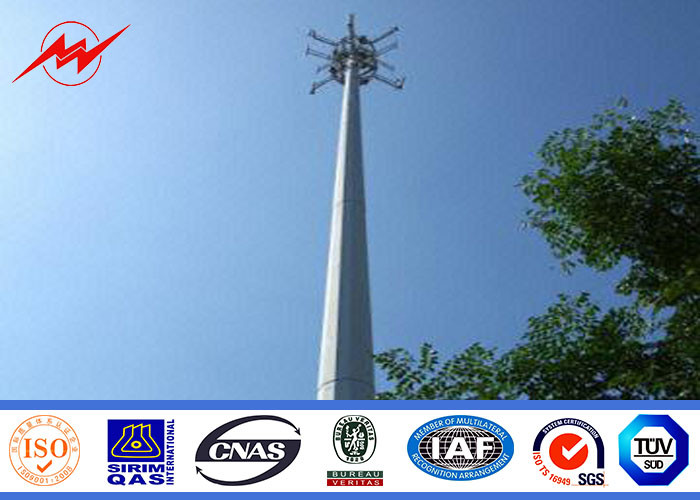

Besonders angefertigt ringsum konische 75ft-150 FT Mono-Pole Turm-Kommunikations-Verteilungs-Monopole Zellturm
Beschreibung:
Stahlmonopole besteht aus Turmkörper und -plattform. Es gibt eine Öffnung auf dem untersten Niveau des Turmkörpers und -ander, die zum gleichen Niveau mit Plattform erschließen. Die Leiter wird am Handlauf der Plattform befestigt. Monopole wird durch die Leiter und die Zufuhren gekennzeichnet, die innerhalb des Turmkörpers installiert sind. Geschützt vor dem Wind und der Regen und andere natürliche destruktive umweltsmäßigfaktoren, ist es für Wartung und langlebigen Gebrauch bequem.
Spezifikationen:
|
Klage für |
Kommunikationsverteilung |
|
Form |
Konoid, Multi-Pyramiden-, Columniform, polygonal oder konisch |
|
Material |
Normalerweise Q345B/A572, Mindestrendite strength>=345n/mm2 |
|
Torlance des Maßes |
+ - 2% |
|
Energie |
10 KV ~550 KV |
|
Sicherheitsfaktor |
Sicherheitsfaktor für Leitwein: 8 |
|
Bemessungslast in Kilogramm |
300~ 1000 Kilogramm angewendet bis 50cm von zum Pfosten |
|
Kennzeichen |
Namensschild durch rivert oder Kleber, gravieren, prägen gemäß der Kundenanforderung |
|
Oberflächenbehandlung |
Heißes Bad galvanisiert nach ASTM A 123, |
|
Gelenk von Polen |
Einfügungsmodus, innerer Flanschmodus, vertraulicher gemeinsamer Modus |
|
Entwurf des Pfostens |
Gegen Erdbeben von Grad 8 |
|
Windgeschwindigkeit |
160 Km/Hour. 30 m /s |
|
Minimale Streckgrenze |
mpa 355 |
|
Minimale Bruchfestigkeit |
mpa 490 |
|
Maximale Bruchfestigkeit |
mpa 620 |
|
Standard |
ISO 9001 |
|
Länge pro des Abschnitts |
Innerhalb 14m, das sich einmal ohne Gleitverbindung bildet |
|
Schweißen |
Wir haben letzte Fehlerprüfung. Internes und externes doppeltes Schweißen macht |
|
Stärke |
1 Millimeter bis 30 Millimeter |
|
Produktionsverfahren |
Ausschnitt → materieller Test der Reihe →Molding oder verbiegendes → |
|
Pakete |
Unsere Pfosten als normale Abdeckung durch Matten- oder Strohballen an der Spitze und an der Unterseite, |
Produktionsablauf:
Das Produktionsverfahren: Ausschnitt → materieller Test der Reihe →Molding oder verbiegendes →Welding (Längs) →Dimension überprüfen →Flange welding→Hole bohrendes →Calibration → Deburr→Galvanization oder pulverisieren Beschichtung, Malerei →Recalibration →Thread →Packages
Galvanisation
Standard: NFA91121
Durchschnittliche Stärke der Galvanisation: Nicht weniger als 86μm.
Fertigungs-Toleranz
- Bauteillänge: - 25mm bis 75mm
- Gradlinigkeit: 2mm/m
- Verdrehen des Grads: 1°per 3 Meter Länge
- Ovalisation: Maximum ist 3%
- Der durchschnittliche Durchmesser: +/--0,5%
- Beleglänge: +/-150mm

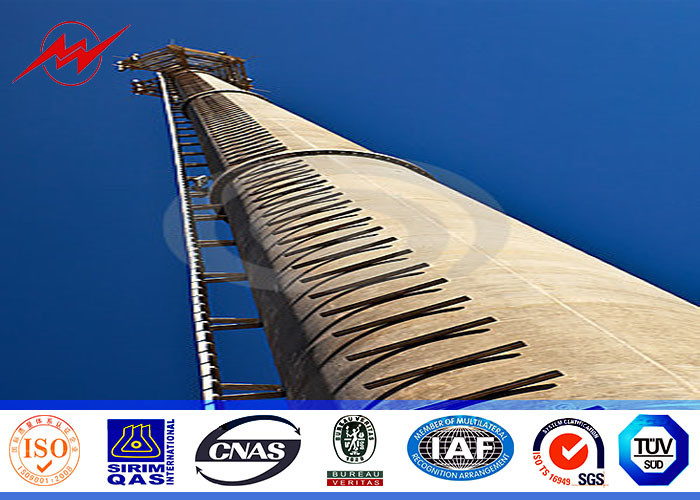

Mehr Bilder:
